无油压缩机性能计算器

v12.0

1. 循环参数 (Cycle)

工质 (Refrigerant)

---

T Evap (°C)

工程：蒸发器出口露点温度

SH (K)

工程：吸气相对蒸发露点的过热度

T Cond (°C)

工程：冷凝器入口露点温度

SC (K)

工程：节流前液体相对冷凝泡点的过冷度

热交换选项

💨 启用喷气增焓 (EVI) (涡旋压缩机用)

🤖 AI 效率模型

Auto PR Correction

Design PR

使用效率模型API

API端点URL

开发环境: http://localhost:8000/api/efficiency | 生产环境: https://ces.jingyanrong.com/api/efficiency

选择已保存压缩机

若列表为空：先打开开发者工具 → Network，筛选「XHR」或「Fetch」，再点「刷新列表」；若出现「正在请求 GET /api/compressors...」说明请求已发出。

采用定转速模型

Isen Eff (%)

Vol Eff (%)

2. 流量配置 (Flow)

🏷️ 快速选型 (Quick Select)

RPM Mass Vol (Theo)

Speed (RPM)

Disp (cm³)

🧮 管路设计流速 (推荐管径)

按目标流速计算推荐管径，仅作初步选型参考。

吸气管流速 (m/s)

排气管流速 (m/s)

液体管流速 (m/s)

建议：吸气≈10 m/s，排气≈15 m/s，液体≈1 m/s。

1. CO2 (R744) 参数

工质 (Fixed)

T Evap (°C)

SH (K)

Transcritical Subcritical

Gas Cooler

Exit Temp (°C)

High Side P (bar)

气冷器压降 (bar) 用于分析对逼近温差的影响

Hot Water Side (Gas Cooler) 用于 T‑Q 图与 ΔTmin 计算

Water In (°C)

Water Out (°C)

♻️ 启用回热器 (IHX)

⚙️ Efficiency Model

Fixed Physical

Isen Eff (%)

Vol Eff (%)

🧮 管路设计流速 (推荐管径)

按目标流速计算推荐管径，仅作 CO2 回路初选参考。

吸气管流速 (m/s)

排气管流速 (m/s)

高压液管流速 (m/s)

建议：吸气≈10 m/s，排气≈15 m/s，液体≈1 m/s。

2. 流量配置

🏷️ 快速选型 (Quick Select)

品牌 (Brand)

型号 (Model)

RPM Mass Vol (Theo)

Speed (RPM)

Disp (cm³)

Waiting...

2. 冷凝蒸发器

逼近温差 ΔT (K)

低温级冷凝温度 - 高温级蒸发温度

迭代策略

调节中间温度（推荐）：两级流量按输入不变，自动调节中间温度找到热平衡，适合看真实运行性能。

固定低温级流量：低温级先固定，再匹配高温级所需排量，适合高温级选型。

固定高温级流量：高温级先固定，再匹配低温级所需排量，适合低温级选型。

建议：先用固定单侧做配比，再用“调节中间温度”做最终性能确认。

中间温度 T_int = T_cond,LT − ΔT = T_evap,HT；推荐策略下由迭代求得，固定流量策略下取区间中点。

3. 高温级

工质

冷凝器水侧（冷凝温度由水侧计算）

冷凝器进水温度 (°C)

冷凝器出水温度 (°C)

冷凝器逼近温差 (K)

计算冷凝温度 T_cond = 40 °C

SH (K)

SC (K)

效率参数

自动计算手工填写

高级选项（AI 模型、API、Design PR）

🤖 AI 效率模型

Auto PR Correction

Design PR

使用效率模型API

🏷️ 快速选型 (Quick Select)

流量配置

RPM + 排量理论体积流量

转速 (RPM)

理论排量 (cm³)

等待计算...

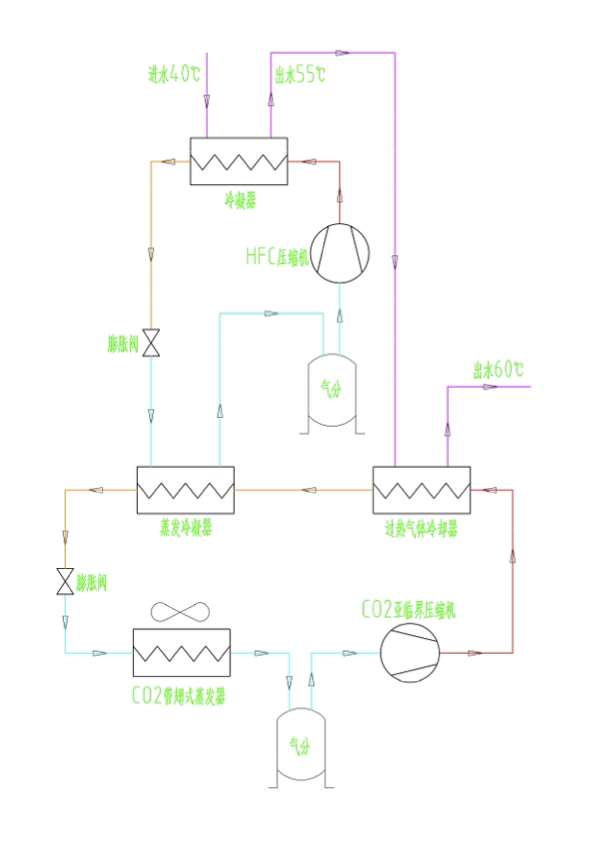

低温级仅 CO2。热水总路：先经 HFC 冷凝器，再经 CO2 气体冷却器（与示意图一致）。下方「热水总参数」中仅输入热水总进口温度与热水总出口温度（总出口可调，如 60℃）；热水流量与中间温度 T_mid（冷凝器出口 = 气体冷却器进口）由计算得出。

CO2 部分复叠流程：热水先经 HFC 冷凝器、再经 CO2 气体冷却器；总进口/总出口在下方输入，流量与中间温度由计算得到；蒸发冷凝器处与高温级耦合。

1. 低温级 (CO2)

工质

R744 (CO2)

T Evap (°C)

工程：蒸发器出口露点

SH (K)

工程：吸气相对蒸发露点的过热度

SC (K)

工程：冷凝蒸发器出口过冷度（相对泡点）

♻️ 启用回热器 (IHX)

效率参数

自动计算手工填写

🤖 AI 效率模型

Auto PR Correction

Design PR

使用效率模型API

🏷️ 快速选型 (Quick Select)

流量配置

RPM + 排量理论体积流量

转速 (RPM)

理论排量 (cm³)

💨 启用补气增焓 (EVI) (涡旋压缩机用)

2. 热水总参数

热水总路：先经 HFC 冷凝器，再经 CO2 气体冷却器。流量由压缩机匹配结果与总温差计算得出，无需输入。

热水总进口温度 (°C)

热水总出口温度 (°C)

逼近温差 (K)

气体冷却器全逆流下的最小温差（冷端：CO2 出口 − 水入口），计算按此值控制

3. 冷凝蒸发器

逼近温差 ΔT (K)

低温级冷凝温度 - 高温级蒸发温度

迭代策略

调节中间温度（推荐）：两级流量按输入不变，自动调节中间温度找到热平衡，适合看真实运行性能。

固定低温级流量：低温级先固定，再匹配高温级所需排量，适合高温级选型。

固定高温级流量：高温级先固定，再匹配低温级所需排量，适合低温级选型。

建议：先用固定单侧做配比，再用“调节中间温度”做最终性能确认。

4. 高温级 (HFC)

冷凝器热水侧与总路流量由「热水总参数」与压缩机匹配结果计算，见结果区。高温级冷凝温度 = T_mid + 下方逼近温差，由计算得到。

工质

HFC 冷凝器逼近温差 (K)

T_cond_ht = T_mid + 本值，由计算得到

SH (K)

工程：冷凝蒸发器入口过热度（相对蒸发露点）

SC (K)

工程：相对冷凝泡点的过冷度

效率参数

自动计算手工填写

🤖 AI 效率模型

Auto PR Correction

Design PR

使用效率模型API

🏷️ 快速选型 (Quick Select)

流量配置

RPM + 排量理论体积流量

转速 (RPM)

理论排量 (cm³)

等待计算...

热泵产汽 + MVR 压缩至目标压力；可选直接沸腾或闪蒸罐产汽。

说明

流程： 热泵加热水→P_mid 饱和汽→MVR 压缩至 P_out。

补水/进料： 补水补至循环水；「进料流量」= 进闪蒸罐总水流量。

闪蒸： F→FM 等焓（P-h 竖线），熵增。图1 热泵 P-h，图2 水/汽 P-h。

1. 全局目标

目标蒸汽状态（二选一）

压力 P_out (bar) 温度 T_out (°C)

产汽量 ṁ_steam (kg/h)

补水温度 T_water,in (°C)

2. 耦合参数

T_mid (°C)

水蒸气饱和温度（产汽=MVR吸气），非制冷剂冷凝温度。

产汽方式

直接沸腾：冷凝器内加热至 T_mid 沸腾产汽闪蒸罐：热水进罐在 P_mid 下闪蒸产汽

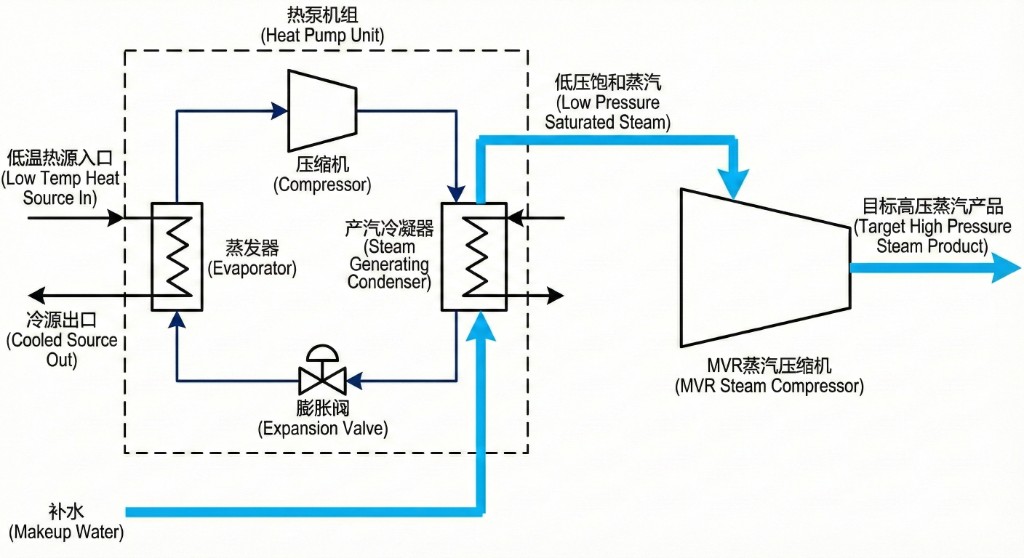

直接沸腾：冷凝器内直接加热至 T_mid 沸腾产汽 → MVR 压缩

区别与利弊

直接沸腾：简单易结垢；闪蒸罐：换热灵活、设备多。

3. 热泵设备与换热

制冷剂

等熵效率 (%)

容积效率 (%)

冷凝器夹点温差 (K)

蒸发温度 T_evap (°C)

过热度 SH (K)

工程：吸气相对蒸发露点的过热度

过冷度 SC (K)

工程：节流前液体相对冷凝泡点的过冷度

4. MVR 设备

等熵效率 (%)

启用喷水

不勾选则不喷水；勾选后需输入排气过热度与喷水温度。

点击「计算耦合蒸汽热泵」得到结果

1. 气体参数 (Gas)

工质

---

Inlet P (bar)

Inlet T (°C)

Outlet P (bar)

🤖 AI 机型推荐

Isen Eff (%)

Vol Eff (%)

2. 流量 & 热管理

RPM Mass Vol

RPM

Disp (cm³)

🌡️ 热管理

Adiabatic Target T

Waiting...

1. 湿空气参数 (Air)

P In (bar)

T In (°C)

RH (%)

P Out (bar)

Multi-Stage

Intercooling

Count

🤖 AI 推荐

Isen Eff (%)

Vol Eff (%)

2. 流量与工况

Calc Mode:

Batch Run

RPM Mass Vol (Theo)

RPM

Disp (cm³)

Cooling

Adiabatic Jacket Injection

Aftercooler

Waiting...

1. MVR Parameters

工质

P Suc (bar)

SH (K)

Sat. Temp Rise ΔT (K)

🤖 AI Preset

Isen Eff (%)

Vol Eff (%)

2. Sizing & Desuperheat

🏷️ 快速选型 (Quick Select)

RPM Mass Vol

RPM

Disp (cm³)

启用喷水

不勾选则不喷水，排气为压缩机出口过热蒸汽；勾选后喷水减温，需输入排气过热度与喷水温度。

轴承轴封润滑冷却水

冷却水进口温度 (°C)

冷却水出口温度 (°C)

冷却水流量 (L/min)

留空则自动计算（基于冷却负荷和温差）

计算逻辑：
• 手动输入流量：直接使用输入值
• 自动计算：Q_cooling = Power × f_loss（机械损失系数3%）
• 流量 = Q_cooling / (cp_water × ΔT)
• COP计算将扣除冷却水带走的热量

Waiting...

1. Turbo Parameters

工质

P Suc (bar)

SH (K)

Temp Rise ΔT (K)

🤖 AI Preset

Poly Eff (%)

Stages

2. Flow & Desuperheat

Mass Vol RPM

Mass Flow (kg/h)

启用喷水

不勾选则不喷水；勾选后喷水减温，需输入排气过热度与喷水温度。

Waiting...
